商品説明

超広角 黄色Flux LEDです。

指向角がとても広く明るいLED です。

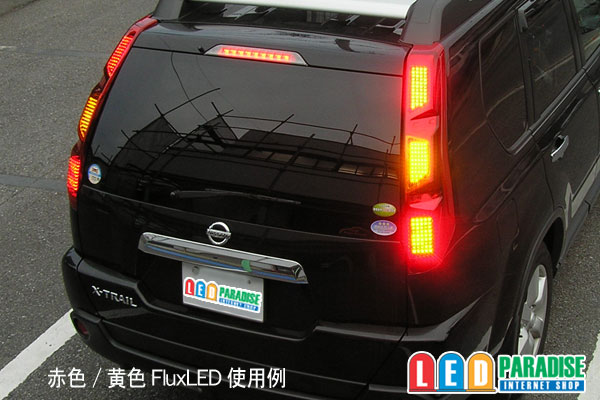

ウィンカー等改造用等にぜひお試しください。

※販売単位がございますのでお選び下さい
 10個セット 　600円
 50個セット　2480円
100個セット　4200円
バラ販売　　100円
500個袋入り価格ご相談下さい

Vf=1.9-2.1V　3000-5000mcd　90°585nm
中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　お気軽にお申し付けください。（無料）

　■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　　LED5個　 (+)-【1/4W 150Ω】-LED-LED-LED-LED-LED(-)
　　LED4個　 (+)-【1/4W 220Ω】-LED-LED-LED-LED(-)
　　LED3個 　(+)-【1/2W 300Ω】-LED-LED-LED(-)
　　LED2個　 (+)-【1/2W 360Ω】-LED-LED(-)
    LED1個　 (+)-【1/2W 430Ω】-LED(-)

　※12V車ではLED5個直列が限度です。
　　 6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

　■12V車でCRDを使って点灯させる場合の例（最大電圧14.4V）

　○30mA流す場合　CRD E-153×2個並列
　　　　　【CRD E-153】
　　 (+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　　　 　 【CRD E-153】
　
　 ※CRDには極性がございますので注意してください。

　 ※12V車ではLED4個直列が限度です。
　　　5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

　 ※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　 ※改造はご自身でテストの上自己責任でお願いします。
