商品説明

白色フラットFluxLED

超広角なので、フットランプ、カーテシランプ等イルミネーションに如何ですか

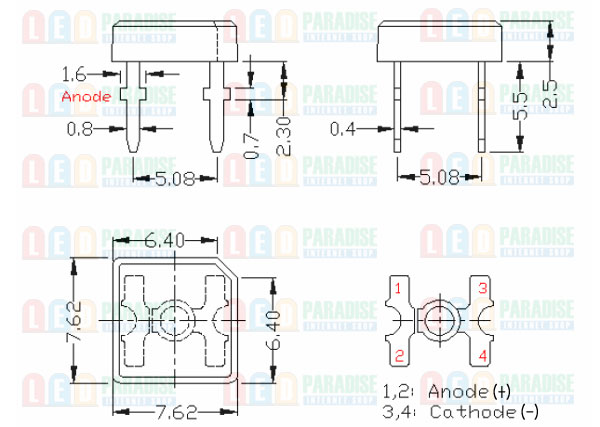

※ロットが変わって支架が変更になっております。(写真でご確認下さい)
メーカー及びチップに変更はございません。

※販売単位がございますのでお選び下さい

10個セット   700円
50個セット  3300円
100個セット 5800円
バラ販売   100円
※500個袋入り価格ご相談下さい

LP-FFW10-3A
Vf=3.2V(typ) If=30mA 1000-2000mcd 160°

【ご注意】
LEDは特性を統一して生産することが出来ません。
色合いは、同じロット内でもBIN毎に違いがございます
同一出荷日は同BINコードで発送しておりますので、
色合いを揃える場合は、必要数+予備分を
一度にまとめて購入されることをお勧めいたします。

中国製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  お気軽にお申し付けください。(無料)

 ■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

  LED3個  (+)-【1/4W 150Ω】-LED-LED-LED-(-)
  LED2個  (+)-【1/2W 270Ω】-LED-LED-(-)
  LED1個  (+)-【1/2W 390Ω】-LED-(-)

 ※12V車ではLED3個直列が限度です。
   4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

 ■12V車でCRDを使って点灯させる場合の例

  ○30mA流す場合 CRD E-153×2個並列
     【CRD E-153】
   (+)-          -LED-LED-LED-(-)
      【CRD E-153】


   3個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

他の写真

商品レビュー

無限
暗いかな?と思っていたんですが、結構明るいものですね。一個では流石に照明とまではいかないですが、安いので何個か並べて棚の照明に使えそうです。
2009-10-11 00:05:58
